Шта је ДЦ прекидач и како одабрати прави?

A ДЦ прекидачштити електрична кола једносмерне струје од прекомерне струје и, у зависности од дизајна, од кратких спојева. За разлику од система наизменичне струје, системи једносмерне струје немају природну струју која прелази нулу у сваком полупериоду, што чини прекид лука изазовнијим. Овај водич објашњава рад ДЦ прекидача, главне типове, битне вредности, захтеве за примену, разматрања у вези са инсталацијом, уобичајене грешке при куповини и праксе одржавања како би купцима помогли да изаберу одговарајућу заштиту за своје електричне системе.

1. Шта је ДЦ прекидач?

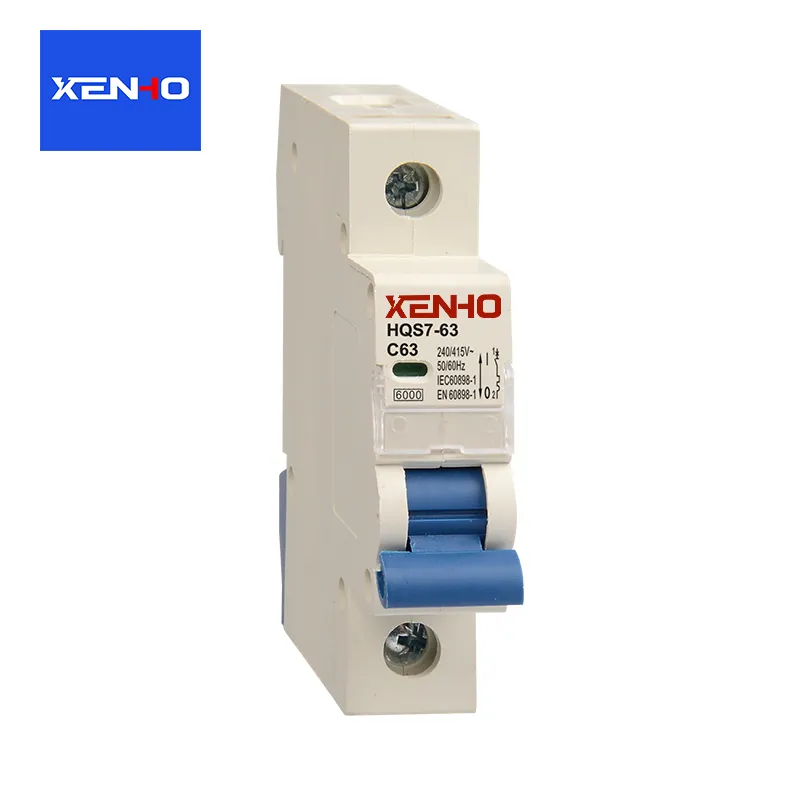

A ДЦ прекидачје електрични заштитни уређај дизајниран да прекине једносмерну струју када струјно коло дође до преоптерећења, кратког споја или другог одређеног квара. Отварањем кола помаже у заштити каблова, електричне опреме, компоненти за претварање енергије и повезаних оптерећења од потенцијално штетне струје.

Једносмерна струја тече првенствено у једном правцу. Обично се напаја батеријама, фотонапонским панелима, горивним ћелијама и ДЦ изворима напајања. Како ове технологије постају све важније у савременим енергетским и индустријским системима, поуздана заштита једносмерног кола је постала суштински део дизајна електричног система.

Зашто је важна заштита једносмерног кола?

Прекомерна струја може прегрејати проводнике, оштетити изолацију, деградирати електронске компоненте и створити опасност од пожара. Правилно одабран прекидач ограничава трајање струје квара тако што искључује погођено коло према његовим пројектованим радним карактеристикама.

• Заштита опреме:Помаже у спречавању оштећења батерија, претварача, контролера и других повезаних уређаја.
• Заштита каблова:Смањује ризик од прегревања проводника када је заштитни уређај правилно усклађен са називним кабловима.
• Континуитет рада:Омогућава да се кварови изолују тако да кола на која нису погођена могу да наставе да раде тамо где архитектура система дозвољава.
• Погодност одржавања:Обезбеђује средство за изолацију кола када је уређај погодан за ту сврху и користи се у складу са његовим упутствима.
• Сигурност система:Подржава координирану стратегију заштите уз уземљење, изолацију и друге електричне заштите.

Прекидач није потпуно сигурносно решење сам по себи. Ефикасна заштита такође зависи од правилног дизајна система, одговарајућег ожичења, одговарајућих прорачуна струје квара и усклађености са важећим електричним кодовима.

2. Како ради ДЦ прекидач?

ДЦ прекидач прати струју која тече кроз коло и прекида струју када његов радни механизам открије квалификовану грешку. Тачан процес зависи од конструкције прекидача, карактеристика окидања и намераване примене.

Заштита од преоптерећења

До преоптерећења долази када струјно коло носи више струје него што је предвиђено за дужи период. На пример, индустријско напајање једносмерном струјом може да ради изнад свог пројектованог оптерећења због превелике потражње или неисправне компоненте.

Многи минијатурни ДЦ прекидачи користе механизам за термичко окидање. Вишак струје загрева биметални елемент док се не савије довољно да ослободи механизам за окидање. Овај одговор генерално зависи од времена: умереном преоптерећењу може бити потребно више времена да се искључи него много већем преоптерећењу.

Заштита од кратког споја

Кратак спој ствара ненамерну путању ниског отпора која може произвести изузетно велику струју. Многи термо-магнетни прекидачи имају механизам за магнетно окидање који брзо реагује на велику струју квара. Уместо тога, електронски прекидачи могу да користе сензоре и контролна кола за откривање одређених услова квара и иницирање прекида.

Прекидач мора имати одговарајући ДЦ напон и довољан ДЦ прекидни капацитет за очекивану струју квара на месту инсталације. Висока називна струја сама по себи не показује да уређај може безбедно да прекине кратак спој.

Прекид лука

Када се контакти раздвоје док струја тече, између њих се може формирати електрични лук. У круговима наизменичне струје, струја природно пролази кроз нулу током сваког циклуса, помажући да се лук угаси. Једносмерна струја не обезбеђује исте периодичне прелазе нуле у нормалним стабилним условима.

Из тог разлога, једносмерни прекидачи могу да користе посебно дизајниране контакте, лукове, системе за издувавање магнетног лука или друге структуре за контролу лука. Ове карактеристике помажу да се продужи, охлади, подели или угаси лук тако да се струјно коло може безбедно прекинути у оквиру назначених радних услова уређаја.

3. Како се ДЦ прекидач разликује од прекидача наизменичне струје?

ДЦ и АЦ прекидачи имају исту основну намену, али њихови захтеви за прекиде могу значајно да се разликују. Одабир уређаја само зато што се његова струјна оцена поклапа са струјним колом може довести до неадекватне заштите.

Неки прекидачи су сертификовани и за рад наизменичне и једносмерне струје, али се њихове вредности и дозвољене конфигурације могу разликовати. Производ са двоструком оценом мора бити инсталиран у складу са специфичним оценама и дијаграмима ожичења које је обезбедио његов произвођач.

4. Које врсте ДЦ прекидача су доступне?

Најприкладнији ДЦ прекидач зависи од оптерећења, карактеристика квара, потребног времена одзива, расположивог простора и стратегије одржавања. Разумевање основних дизајна помаже купцима да прецизније упореде производе.

Термално-магнетни ДЦ прекидачи

Термално-магнетни прекидачи комбинују термичку заштиту од преоптерећења са магнетном заштитом од кратког споја. Обично се разматрају за дистрибутивне панеле једносмерне струје, контролна кола и одабране индустријске примене.

• Обезбедите два комплементарна облика заштите од прекомерне струје.
• Може бити погодан за широк спектар захтева рутинске дистрибуције.
• Захтевати пажљиву верификацију кривих окидања и оцена ДЦ прекида.

Електронски ДЦ прекидачи

Електронски дизајни користе струјне сензоре и електронска контролна кола за откривање одређених услова квара. У зависности од производа, они могу да обезбеде подесиве прагове заштите, индикацију статуса, даљински надзор или комуникацијске функције.

Ове карактеристике могу бити драгоцене у аутоматизованим објектима и системима где је време застоја скупо. Међутим, купци треба да потврде да ли је производ конвенционални механички прекидач, електронски заштитни прекидач или полупроводнички уређај, пошто се њихови начини прекида и понашање квара могу разликовати.

Минијатурни ДЦ прекидачи

Минијатурни прекидачи су компактни уређаји који се користе у одговарајућим нисконапонским дистрибутивним апликацијама једносмерне струје. Њихов мали отисак може да поједностави распоред панела, али њихова прикладност и даље зависи од називног напона, прекидне моћи, распореда полова и ДЦ конфигурације коју је одобрио произвођач.

Прекидачи у ливеном кућишту и индустријски ДЦ прекидачи

Прекидачи у калупима и други индустријски прекидачи доступни су за системе са захтевнијим нивоима струје, условима квара или захтевима за инсталацију. У зависности од модела, они могу понудити подесива подешавања искључења, прибор, помоћне контакте и интеграцију са индустријским разводним уређајима.

Специјализовани ДЦ заштитни уређаји

Соларни фотонапонски низови, системи за складиштење енергије батерија, опрема за пуњење електричних возила и друге енергетске примене могу захтевати заштитне уређаје дизајниране за специфичне електричне карактеристике. На пример, фотонапонска кола могу искусити трајне једносмерне лукове, док батерије могу испоручити веома велике струје квара.

Специјализована апликација не захтева аутоматски једну посебну категорију прекидача. Одговарајуће решење се мора утврдити из дизајна система, важећих стандарда, упутстава за опрему и процене струје квара.

5. Где се користе ДЦ прекидачи?

ДЦ прекидачи се користе свуда где је за напајање једносмерном струјом потребна контролисана прекострујна заштита и поуздана изолација. Услови рада се значајно разликују између апликација, тако да уређај погодан за једну инсталацију можда неће бити прикладан за другу.

Соларни фотонапонски системи

Соларне инсталације користе једносмерну заштиту у одговарајућим круговима везаним за низ, комбинатор и инвертер. Изабрана опрема мора узети у обзир максимални напон система, доступну струју квара, изложеност околине и специфичне захтеве фотонапонског кола.

Складиштење енергије батерије

Системи батерија могу да испоручују значајну струју квара, посебно када је више ћелија или батеријских модула повезано паралелно. Избор заштите треба да узме у обзир хемију батерије, напон система, доступну струју кратког споја, димензионисање проводника и координацију са управљањем батеријама и системима за изолацију.

Индустријска аутоматизација и контрола

Индустријски контролни панели често дистрибуирају једносмерну струју на сензоре, релеје, актуаторе, контролере и комуникациону опрему. Одговарајућа заштита може помоћи да се изолује неисправна грана без непотребног прекидања сваког повезаног уређаја, под условом да је заштитна шема правилно координирана.

Телекомуникације и инфраструктура података

Телекомуникационе инсталације и неки системи инфраструктуре података користе дистрибуцију једносмерне струје за мрежну опрему и резервно напајање. Захтеви високе доступности чине предвидљиву изолацију квара и одговарајућу координацију опреме посебно важним.

Електрична возила и инфраструктура за пуњење

Системи електричних возила и инсталације за пуњење укључују специфичне нивое напона, струјне профиле и безбедносне захтеве. Заштитни уређаји морају бити одабрани за њихов предвиђени положај у систему и треба да испуњавају важеће стандарде за производе и захтеве за инсталацију.

6. Како бирате прави ДЦ прекидач?

Одабир ДЦ прекидача није само питање усклађивања његове амперске снаге са оптерећењем. Купци треба да процене комплетан електрични систем, провере техничку документацију производа и потврде да је изабрани уређај погодан за стварне услове квара.

Корак 1: Потврдите напон система

Идентификујте максимални једносмерни напон који прекидач може да доживи, укључујући релевантне услове рада и система. Називни напон мора бити довољан за коло, а дозвољени распоред полова мора одговарати упутствима произвођача.

У неким дизајнима, више полова може да се повеже у серију да би се постигао одређени ДЦ напон. Ово је дозвољено само када је то изричито подржано од стране произвођача и инсталирано према наведеном дијаграму ожичења. Серијско повезивање полова не повећава аутоматски одобрени називни напон уређаја.

Корак 2: Одредите потребну јачину струје

Израчунајте очекивану континуирану струју и размотрите карактеристике оптерећења, капацитет проводника, температуру околине, услове кућишта и применљиве електричне кодове. Оптерећења са значајним стартним или прелазним струјама такође могу захтевати одговарајућу карактеристику окидања.

Назив прекидача мора да штити повезане проводнике и опрему док одговара нормалним условима рада. Једноставним одабиром веће јачине струје да би се избегло ометање окидања може се угрозити заштита ако ожичење и опрема нису оцењени на одговарајући начин.

Корак 3: Проверите прекидни капацитет једносмерне струје

Капацитет прекидања је једна од најважнијих спецификација за преглед. Означава максималну струју квара коју је прекидач пројектован и оцењен да прекине под одређеним условима испитивања.

Одредите очекивану струју кратког споја на месту инсталације и потврдите да је ДЦ прекидна оцена прекидача довољна за предвиђени напон и конфигурацију. Батеријски системи, на пример, могу захтевати посебну пажњу јер њихова расположива струја квара може бити велика.

Корак 4: Изаберите тачан број полова

Једнополне, двополне и друге конфигурације служе различитим распоредима кола. Тачан избор зависи од начина уземљења система, проводника које треба искључити и важећих електричних правила.

Немојте претпостављати да сваки проводник мора бити укључен на исти начин у свим системима једносмерне струје. Потврдите захтеве за одређену примену и да ли је уређај одобрен за предложени склоп прекидача.

Корак 5: Проверите карактеристике путовања и координацију

Прегледајте произвођачеву криву времена и струје и карактеристике прикљученог оптерећења. Заштита мора реаговати довољно брзо да заштити проводнике и опрему уз избегавање непотребних прекида током нормалног рада.

У системима са неколико заштитних уређаја, координација помаже да се осигура да уређај најближи квару ради када је то изводљиво. Стварна селективност зависи од временско-струјног понашања уређаја, нивоа грешке и података о координацији произвођача.

Корак 6: Процена услова животне средине

Температура, влажност, прашина, вибрације, корозија и вентилација кућишта могу утицати на прикладност и перформансе електричне опреме. Спољне соларне инсталације и индустријска окружења могу захтевати одговарајућа кућишта, заштиту од уласка и смањење температуре.

Корак 7: Проверите стандарде и документацију

Проверите применљиве стандарде производа, захтеве за сертификацију, упутства за инсталацију и техничку документацију. У зависности од уређаја и тржишта, релевантни стандарди могу укључивати ИЕЦ 60947-2 за применљиве прекидаче, ИЕЦ 60898-2 за применљиве АЦ/ДЦ прекидаче или УЛ 489 за прекривене прекидаче у ливеном кућишту и сродне производе. Применљивост зависи од категорије производа и обима сертификације.

Купци треба да затраже тачан технички лист модела, називни једносмерни напон, називну струју, прекидну моћ, одобрену конфигурацију полова, криву окидања и релевантне информације о сертификацији пре него што дају поруџбину.

7. Које грешке купци треба да избегавају?

Многи проблеми заштите кола настају током спецификације, набавке или интеграције система, а не током нормалног рада. Препознавање уобичајених грешака може смањити непотребне трошкове и побољшати поузданост инсталације.

Избор прекидача само на основу ампераже

Два уређаја са истом називном струјом могу имати различите називне напоне, прекидне капацитете, криве окидања и дозвољене примене. Упоредите комплетне спецификације уместо да се ослањате на један број.

Коришћење производа само за наизменичну струју у ДЦ колу

АЦ оцена не утврђује да прекидач може безбедно да прекине једносмерну струју. Проверите експлицитну ДЦ оцену и дозвољену радну конфигурацију у документацији произвођача.

Игнорисање доступне струје квара

Уређај са недовољним прекидним капацитетом можда неће моћи безбедно да прекине квар. Ово је посебно важно у круговима који се напајају батеријама и другим системима који могу да испоруче високу струју кратког споја.

Гледајући захтеве полова и поларитета

Неки ДЦ прекидачи одређују везе осетљиве на поларитет или посебне распореде серијских полова. Преокретање веза или промена конфигурације без овлашћења може утицати на перформансе прекида и угрозити безбедност.

Неуспех у разматрању будућих промена система

Планирано повећање капацитета батерије, додатни фотонапонски низови или промене у архитектури дистрибуције могу утицати на системски напон, струју и нивое грешке. Прегледајте предвидљиве захтеве за проширењем пре финализације спецификација, без замене исправног дизајна заштите у будућности за исправан данашњи дизајн заштите.

Прихватање непотпуне техничке документације

Непотпуни листови са подацима отежавају објективно поређење производа. Тимови за набавку треба да затраже проверљиве информације о моделу и да разјасне све недостајуће оцене или детаље о сертификацији пре него што одобре производ.

8. Које су кључне праксе инсталације и одржавања?

Чак и правилно одабран ДЦ прекидач може лоше да ради ако је неправилно инсталиран или одржаван у неодговарајућим условима. Инсталацију и одржавање треба да обавља квалификовано особље у складу са упутствима произвођача и важећим прописима.

Најбоље праксе за инсталацију

• Изолујте извор напајања:Следите одобрене процедуре за закључавање и верификацију пре рада на колу. Запамтите да батерије и фотонапонски модули могу остати под напоном под одређеним условима.
• Пратите дијаграм ожичења:Обратите пажњу на распоред стезаљки, ознаке поларитета и било који специфицирани распоред серијских полова.
• Користите одговарајуће проводнике:Проверите величину кабла, оцене изолације, компатибилност терминала и припрему проводника.
• Примените наведени обртни момент:Затегните прикључке на обртни момент који је навео произвођач да бисте смањили ризик од лабавих спојева и прегревања.
• Одржавајте заштиту животне средине:Инсталирајте прекидач у кућиште које одговара околини и поштујте захтеве за вентилацију и зазор.
• Проверите да ли је инсталација завршена:Спроведите инспекције и тестове које захтева дизајн система, упутства за производ и применљиви прописи пре него што укључите струјно коло.

Рутинска провера и решавање проблема

Интервали инспекције треба да одражавају препоруке произвођача опреме, радно окружење и критичност инсталације. Евиденција о одржавању помаже да се идентификују проблеми који се понављају и подржавају планирану замену.

• Проверите да ли има видљивих оштећења, промене боје, корозије или знакова прегревања.
• Прегледајте евиденцију путовања или системске аларме тамо где су доступне функције надзора.
• Истражите поновљена путовања уместо да више пута ресетујете прекидач без идентификовања узрока.
• Уверите се да су терминали, распореди за монтажу и кућишта у одговарајућем стању.
• Замените неисправне или оштећене уређаје производима који имају одговарајуће оцене и одобрења.

Прекидач који се више пута искључује можда правилно реагује на преоптерећење, кратак спој, квар опреме или неприкладно радно стање. Квалификовани техничар треба да утврди узрок пре него што врати систем у рад.
