Који је принцип рада прекидача?

Принцип рада апрекидачврти се око основне логике праћења, суђења и извршења.  Кроз свој уграђени механизам за окидање и систем за гашење лука, постиже нормалну контролу прекидача кола и брзо искључење неисправних кола.  Може се поделити на два дела: нормално радно стање и стање заштите од грешке. Систем за гашење лука је кључна помоћна компонента која обезбеђује поуздано искључење.

Нормално радно стање: повезивање и искључивање кола

Ручно/електрично затварање: Оператер користи ручку или електрични механизам да помери покретни контакт прекидача ка стационарном контакту, успостављајући контакт и затварајући коло, омогућавајући нормалан пренос енергије. Након затварања, механизам за закључавање фиксира покретни контакт у затвореном положају, одржавајући континуитет кола.

Ручно искључивање: Када се ручка за искључивање повуче, механизам за закључавање се откључава, а сила повратне опруге узрокује да се покретни контакт одвоји од стационарног контакта, прекидајући струјно коло. Ако је струја у овом тренутку мала, лук који се ствара између контаката ће се сам угасити.

Стање заштите од грешке: Аутоматско окидање и искључење струјног кола

Када се у кругу појаве грешке као што су преоптерећење, кратки спој или поднапон, уграђена окидач ће покренути механизам за закључавање да се откључа, постижући аутоматско искључивање. Различите грешке одговарају различитим принципима окидања:

Заштита од преоптерећења (принцип термичког окидања)

Основна компонента: Биметална трака (састављена од две металне траке са значајно различитим коефицијентима термичке експанзије).

Логика рада: Када је коло преоптерећено, струја непрекидно премашује номиналну вредност, што доводи до савијања и деформације биметалне траке услед загревања. Када деформација достигне праг, она гура механизам за закључавање да се откључа, а покретни контакт искључује коло под дејством опруге.

Карактеристике: Одложена акција; краткорочна преоптерећења (као што је покретање мотора) неће изазвати окидање, избегавајући лажно окидање.

Заштита од кратког споја (принцип електромагнетног окидања)

Компонента језгра: Електромагнетна завојница (намотана на гвоздено језгро).

Логика рада: Када дође до кратког споја, струја моментално порасте на десетине или чак стотине пута веће од номиналне вредности. Електромагнетни калем генерише снажну електромагнетну силу, привлачећи гвоздено језгро да удари у механизам за закључавање, моментално га откључавајући.

Карактеристике: Брза акција на нивоу милисекунди; може да искључи струјно коло у веома кратком времену, спречавајући оштећење опреме луком или изазивање пожара. Заштита од поднапона/губљења напона (принцип искључења поднапона)

Основна компонента: Поднапонски окидач, повезан паралелно са струјним колом за праћење напона.

Логика рада: Када напон падне испод приближно 70% номиналне вредности или се потпуно изгуби, електромагнетна сила окидача нестаје, а гвоздено језгро, под дејством опруге, покреће браву за откључавање, чиме се прекида струјно коло.

Функција: Спречава квар опреме и оштећење услед ниског напона, а такође избегава сигурносне опасности узроковане изненадним покретањем опреме када се напајање врати.

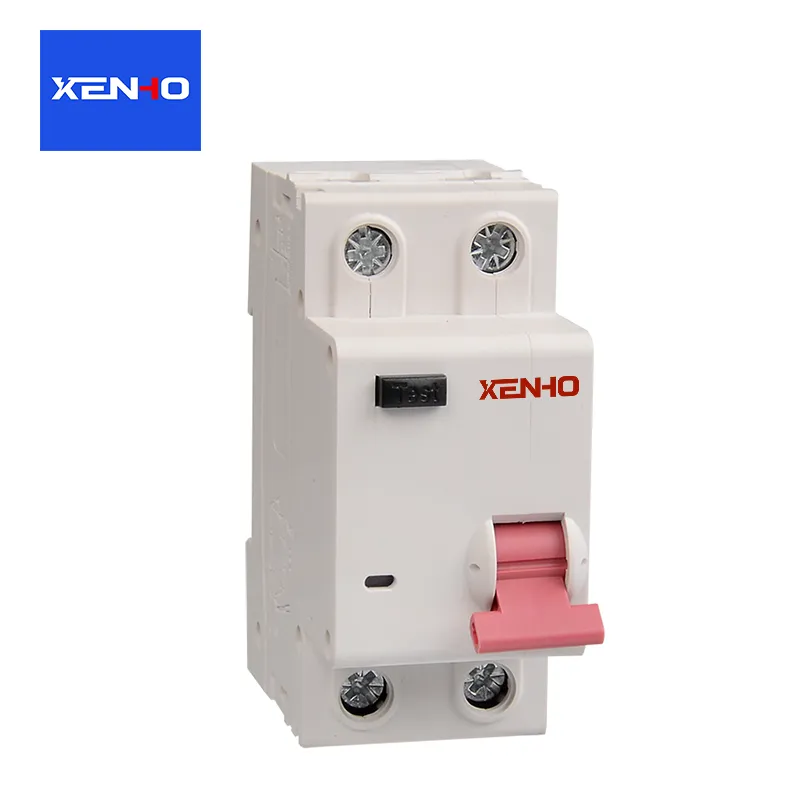

Заштита од цурења (принцип заштите преостале струје)

Основна компонента: струјни трансформатор нулте секвенце.

Логика рада: У нормалним околностима, струја у фазној линији и неутралној линији су једнаке по величини и супротног смера. Магнетни флукс у језгру трансформатора се међусобно поништава, што резултира без индукованог излаза струје; када дође до цурења (као што је струјни удар на особу), део струје тече кроз земљу, узрокујући неравнотежу у двофазној струји. Трансформатор генерише индуковани сигнал, који покреће уређај за окидање.

Карактеристике: Низак радни праг (обично 30мА), приоритет личне безбедности.
